AutoCAD2022にて仕様変更があり、下記を操作する際、テキストに沿った操作ができない箇所があります。AutoCAD2022で操作する場合、下記の該当箇所に置き換えて操作をお願い致します。



4章　注釈オブジェクトの作成
4-4　ブロックの作成
4-4-3　ブロック挿入コマンド　⑧

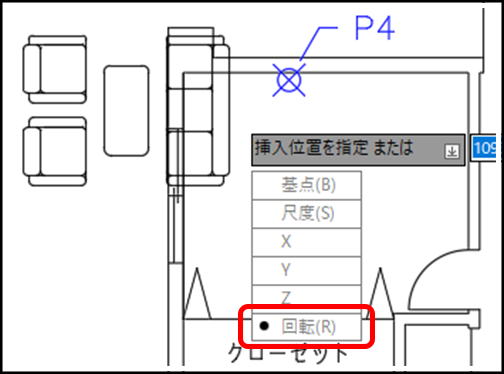

⑧プロンプトに「 挿入位置を指定または 」と表示されていることを確認、↓キーを押し、コマンドオプション〔 回転 〕に●を合わせてEnterキーを押します。

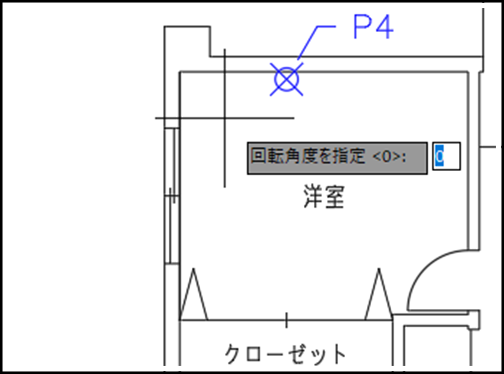

プロンプトに「 回転角度を指定 」と表示されていることを確認し0と入力、Enterキーを押します。

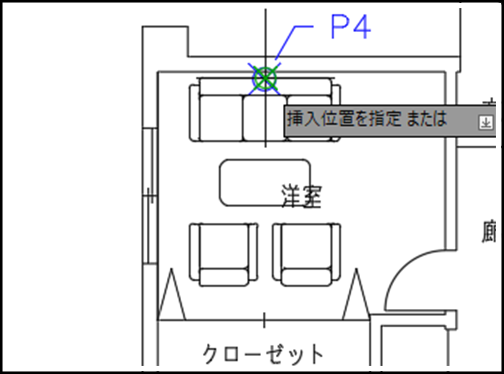

プロンプトに「 挿入位置を指定または 」と表示されていることを確認し、点Oスナップで点P4を指定します。

ブロック集のブロック「 ソファー 」が挿入されます。





～まとめ～
◆AutoCAD2021以前
挿入するごとに回転角度を指定できます。

◆AutoCAD2022
回転角度を一度指定したらその角度を維持し繰り返し配置します。角度を変更したい場合、コマンドオプションの〔 回転 〕で角度を指定し直す必要があります。
